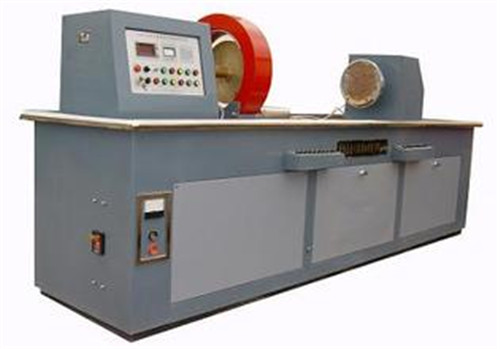

      磁粉探傷機的體積和重量大，額外周向磁化電流通常從1000~10000A。能進行直接通電法、穿棒法、電流感應法、線圈法、磁軛或復合磁化等，帶有熒光照明設備，退磁設備和磁懸液拌和、噴灑設備，有夾持工件的磁化夾頭和放至工件的工作臺及格柵，適用于對中小工件的探傷。還常常備有觸頭和電纜。以便對搬上工作臺有困難大型工件進行探傷。
固定式磁粉探傷機構成有些：
　　磁粉探傷機通常包含以下幾個首要有些，磁化電源、螺管線圈、工件夾持設備、指示設備、磁粉或磁懸液噴灑設備、熒光照明設備和退磁設備等。
1、磁化電源
　　磁化電源是磁粉探傷機的基地有些，它是通過可控硅將不一樣的電壓輸送給主變壓器，有主變壓器供給一個低電壓大電流輸出，輸出的溝通電或整流電可直接通過工件或通過穿入工件內孔的基地導體，或許通入線圈，對工件進行磁化。
2、磁軛磁化線圈
　　固定式探傷機應有磁軛磁化線圈，對工件進行縱向磁化，也可以用以對工件退磁。
3、工件夾持設備
      固定式探傷機都有夾持工件的磁化電極，為了習慣不一樣標準的工件，夾頭的間距是可調的，調理可用電動、手動或氣動等多種形式。電動調理是利用電機和渦輪蝸桿傳動組織使電機箱在導軌上來回移動。手動調理是利用手輪于導軌上的齒條傳動。手推進移動電極箱在導軌上移動，鎖緊后夾緊工件。氣動夾持是用壓縮空氣通入氣缸中，推進活塞股動夾緊工件。有些探傷機的磁化電極板可沿軸旋轉360度，磁化電極板夾緊工件后一同旋轉。確保工件周向各部位有一樣的檢查靈敏度。
4、指示設備
　　磁粉探傷機的指示設備首要指電流表和電壓表。
　　電流表又稱安培表，分為直流電流表和溝通電流表。溝通電流表與互感器聯結，丈量溝通磁化電流的有效值。直流idianliubiao與分流器聯接，丈量直流磁化電流的平均值。
　　通常為額外周向磁化電流大于2000A的電流表，為了預備反映低安培電流值，刻度應分為0~1000A低量程和1000A至額外周向磁化電流（如10000A）高量程兩檔讀數。數字電流表不需分檔。
　　有些設備上裝有表明晶閘管導通角，表明大致的磁化電流值。還有一些老設備上裝有表明螺管線圈空載時基地磁場強度上的表。
5、磁粉和磁懸液噴灑設備
　　固定式探傷機的磁懸液噴灑設備由磁懸液槽、電動泵、軟管和噴嘴構成。磁懸液槽用于貯存磁懸液并通過電動泵葉片將槽內磁懸液拌和均勻。依托泵的壓力使磁懸液通過軟管從噴嘴噴灑到工件上。
　　在磁懸液槽的上方裝有格柵，用以擺放工件和滴落回收磁懸液。為避免鐵削雜物進入磁懸液槽內，在回流口上裝有過濾網。
6、照明設備
　?。?）發光的物體變成光源，也變成發光體。
　　非熒光磁粉檢查時，在波長規模為400~760nm的可見光下觀察磁痕?？梢姽馐侵改恳暱梢姷墓猓窗t、橙、黃、綠、藍、青、紫七種色彩的光。熒光磁粉檢查時，在波長規模為320~400nm的黑光下觀察磁痕 ，此橫被黑光照耀激宣布波長庸俗為510~550nm的黃綠色熒光。
　　很多原來在可見白光下不發光的物質，在紫外線的照耀下可以后發光。這種表象稱為光致發光。光致發光的物質，在外界光源移去后，通過很長時刻才中止發光，這種光稱為磷光。這種物質變成磷光物質。在外界光源移去后當即中止發光，這種光變成熒光。這種物質變成熒光物質。
　?。?）紫外線 紫外線是指波長為100~400nm的不可見光，其波普圖坐落可見光和X射線之間，不是一切的紫外線都可以用于熒光磁粉檢查。只要波長為320~400NM的黑光才干用于熒光磁粉檢查。
